Chống xói lở chân cầu: xói chung, xói cục bộ, mố cầu và chỗ đứng của hàng cỏ Vetiver
Tóm tắt
Chống xói lở chân cầu là giữ đất quanh mố, trụ và đường dẫn đầu cầu không bị lũ khoét, vì cầu thu hẹp lòng sông và làm nước nhanh lên ngay tại đó. Tiêu chuẩn cầu đường bộ tính xói theo lũ 100 năm, kiểm tra tới lũ 500 năm, và yêu cầu mái nền đắp nhô ra phải được bảo vệ. Bài viết này trình bày bốn vùng quanh mố cầu, xói chung khác xói cục bộ ở đâu, và vì sao chống xói lở chân cầu bằng hàng cỏ Vetiver chỉ đúng ở vùng trên mực nước, ngoài bóng cầu.
Cầu bê tông vẫn đứng vững sau lũ, nhưng đất ở tứ nón mố cầu và đường dẫn đầu cầu lại bị khoét lõm, kè đá dưới chân bị moi rỗng: vì sao đất quanh cầu luôn hỏng trước cầu? Trồng cỏ ở chân cầu thì trồng được vùng nào, và có trồng dưới gầm cầu được không? Trong bài viết này, OlaFarm sẽ giúp bạn có câu trả lời bằng cách đi từ lý do dòng nước ở cầu mạnh hơn ở đoạn sông thường, tới bốn vùng đất quanh một mố cầu theo tiêu chuẩn thiết kế cầu đường bộ, rồi tới chỗ đứng của hàng cỏ Vetiver trong bốn vùng ấy.
Bài viết cũng hướng đến việc giúp bạn phân đúng việc của kè đá, rọ đá với việc của hàng cỏ, vì ở chân cầu hai thứ đó không thay nhau được.
Nội dung bài
Vì sao chân cầu là chỗ xói mạnh hơn cả trên một đoạn sông?

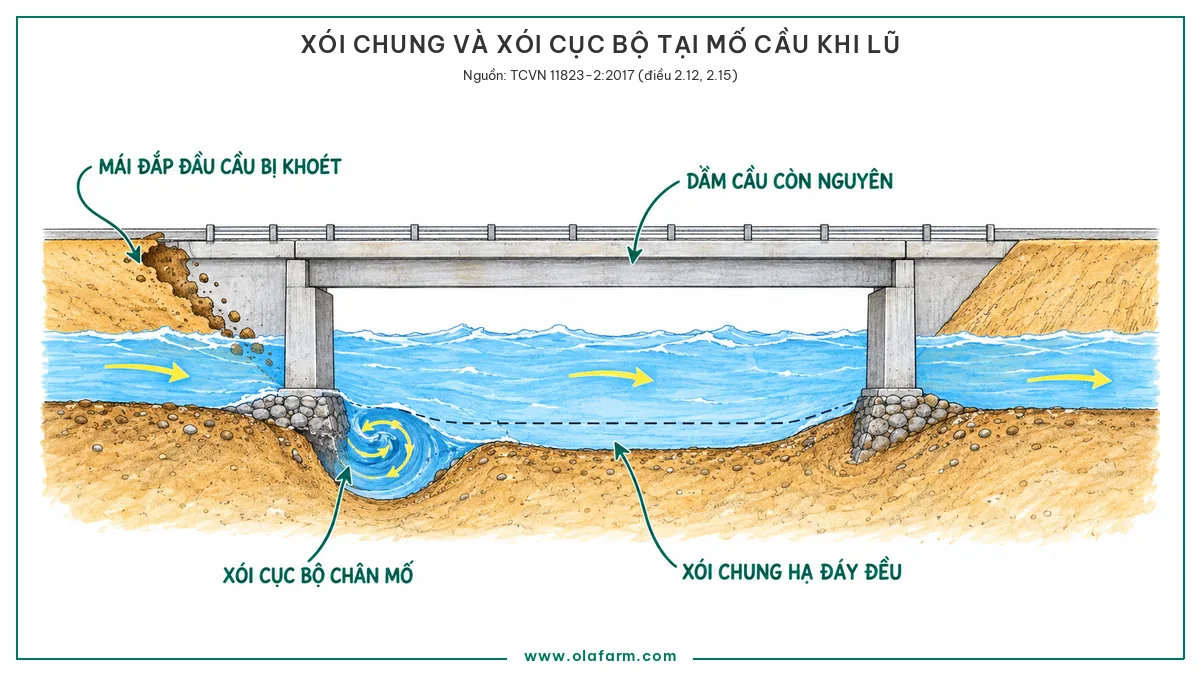

Chân cầu xói mạnh hơn vì cầu ép dòng sông chảy qua một cửa hẹp hơn lòng tự nhiên, và cùng một lưu lượng đi qua tiết diện nhỏ hơn thì nước phải nhanh lên. Nước nhanh lên thì bốc đất dưới đáy và hai bên nhiều hơn, và đó là xói chung của đoạn cầu. Tiêu chuẩn thiết kế cầu đường bộ định nghĩa xói chung là xói ở sông hoặc trên bãi mà không tập trung ở trụ hay vật cản, còn xói cục bộ là xói tập trung ở mố, trụ hoặc vật cản khác trên dòng chảy (TCVN 11823-2:2017, điều 2.12 và 2.15).
Ở mố và trụ, dòng nước gặp vật cản cuốn thành xoáy đứng ngay chân vật cản, xoáy ấy khoét hố sâu hơn nhiều so với đáy sông xung quanh.
Cầu ép nước, nước phá đất.
Tiêu chuẩn tính xói bằng hai trận lũ: lũ thiết kế xói cầu là lũ có lưu lượng bằng hoặc nhỏ hơn lũ 100 năm mà gây xói sâu nhất cho mố trụ; lũ kiểm tra xói cầu là lũ lớn hơn thế nhưng chu kỳ lặp không quá 500 năm (TCVN 11823-2:2017, điều 2.7 và 2.2).
Móng phải đặt dưới độ sâu xói do lũ kiểm tra gây ra, và mái dốc nền đắp nhô ra phía dòng chảy phải được bảo vệ bằng biện pháp chống xói phù hợp (TCVN 11823-2:2017, điều 6.4.4.2). Câu cuối ấy chính là chỗ của bài này: phần đất đắp quanh cầu là thứ tiêu chuẩn bắt bảo vệ, và hàng cỏ là một trong các biện pháp cho phần trên mực nước.
Vì sao đất quanh cầu lại hỏng trước cầu? Vì mố cầu là chỗ chuyển tiếp giữa kết cấu đá hoặc bê tông với nền đất, và cẩm nang kỹ thuật bản Việt liệt kê đúng chỗ đó thành một ứng dụng riêng của cỏ Vetiver (Truong và cộng sự, 2008a, tr. 59). Bê tông không thấm nên nước dồn ra mép; đất đắp phía sau mố lún khác với mố; và lũ rút nhanh làm đất bão hoà mất chỗ dựa.
Ở Việt Nam, cách kết hợp cỏ Vetiver với kè đá đã được dùng để giữ bờ sông tại cầu Tứ Câu qua hai mùa lũ tính đến tháng 12 năm 2004 (Truong và cộng sự, 2008a, tr. 42), và một lâm trường ở Lệ Thuỷ sau khi thử trên cồn cát đã trồng đại trà để bảo vệ một mố cầu dọc Quốc lộ 1 (Truong và cộng sự, 2008a, tr. 68).
Chống xói lở chân cầu: vùng nào bằng kè, vùng nào bằng cỏ?
Đất quanh một mố cầu chia được thành bốn vùng theo quan hệ với nước, và hàng cỏ chỉ đứng ở hai vùng rưỡi. Vùng thứ nhất là lòng dẫn và chân mố dưới mực nước, nơi có xói cục bộ và dòng xoáy: đây là vùng của kè đá, rọ đá và móng, không phải của cây.
Tiêu chuẩn bờ nước của TVNI bắt bảo vệ chân bằng đá xếp, rọ đá hoặc bó cành ở nơi chân chịu dòng đảo chiều hay dòng rối tại một công trình, và cấm trồng tép rễ trần vào các hốc đá kè (TVNI, DS-WATER-MARGINS v2, 2026, tr. 21 và 9). Cổ rễ của mọi hàng cần sống lâu dài phải cao hơn mực nước bình thường 0,30 đến 0,50 m (TVNI, DS-WATER-MARGINS v2, 2026, tr. 12).
Vùng thứ hai là tứ nón và mái đắp quanh mố ở phần trên mực nước. Đây là vùng của hàng cỏ đồng mức cách nhau 0,8 đến 1,0 m đo xuôi dốc như cẩm nang khuyên cho bờ và đê kè, với chân kè đá ở dưới và cỏ ở nửa trên (Truong và cộng sự, 2008a, tr. 65).
Vùng thứ ba là đường dẫn đầu cầu, tức taluy đắp hai bên nền đường nối vào cầu, xử lý như mọi mái taluy: hàng đầu sát mép trên, các hàng cách 1,0 đến 2,0 m, hàng chân dọc rãnh (Truong và cộng sự, 2008a, tr. 64–65), và hàng dọc mép nền đường giúp mặt đường khô hơn theo tiêu chuẩn kỹ thuật năm 2025 (Islam, 2025, tr. 57).

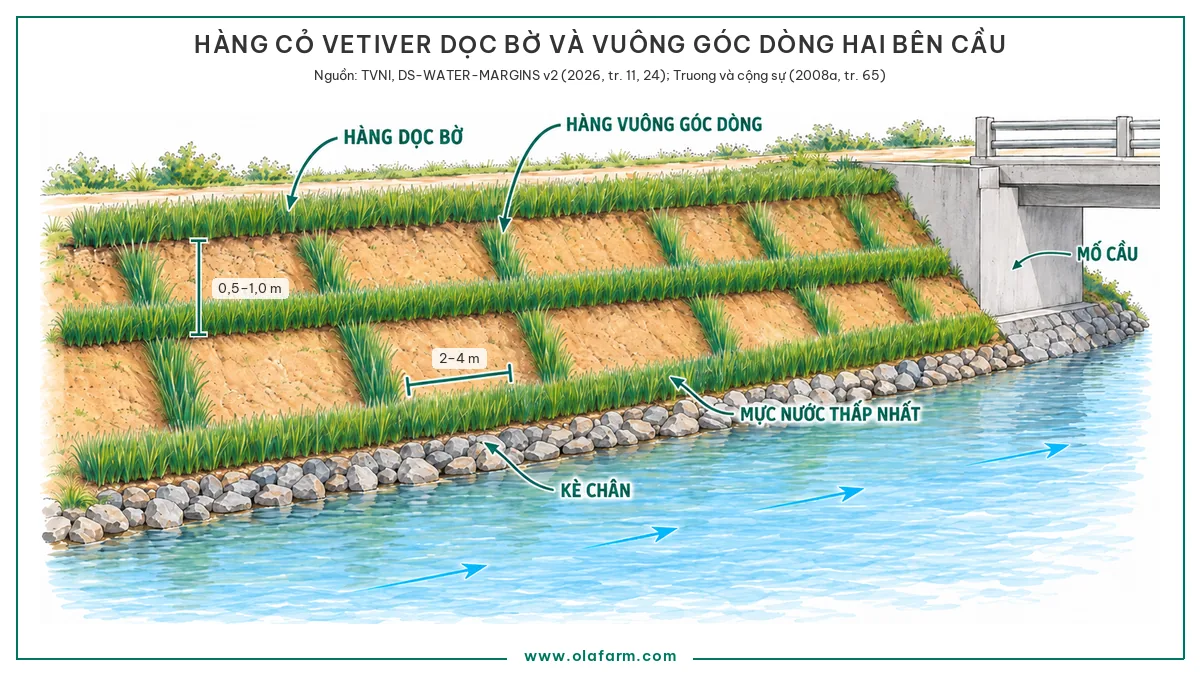

Vùng thứ tư là bờ sông ngay thượng lưu và hạ lưu cầu, nơi dòng đang tăng tốc để vào cửa hẹp và đang xoáy khi ra khỏi cửa. Tiêu chuẩn bờ nước cho bờ dốc hơn 1V:2H khoảng cách hàng theo chiều đứng 0,5 đến 1,0 m (TVNI, DS-WATER-MARGINS v2, 2026, tr. 11); hàng trên cùng dọc mép đỉnh bờ, hàng dưới cùng ở ngang mực nước thấp nhất, và các hàng vuông góc dòng chảy cách 2,0 đến 4,0 m để giảm tốc độ dòng (Truong và cộng sự, 2008a, tr. 65).
Với bờ sông, tiêu chuẩn bờ nước còn chia mái bờ thành ba vùng: vùng chân một hàng trồng bằng bầu trong khoảng 0 đến 0,5 m trên mực nước kiệt, vùng giữa mái một đến hai hàng, vùng bờ trên một hàng (TVNI, DS-WATER-MARGINS v2, 2026, tr. 24).
Còn nửa vùng bị loại? Đó là gầm cầu. Cỏ Vetiver không ưa bóng râm, nên cẩm nang dặn tránh trồng dưới cầu và dưới tán cây (Truong và cộng sự, 2008a, tr. 63). Phần đất ngay dưới bản mặt cầu, giữa hai mố, phải giao cho kè cứng hoặc vật liệu khác.
| Vùng | Nước làm gì ở đó | Biện pháp chính | Hàng cỏ Vetiver |
|---|---|---|---|
| Lòng dẫn, chân mố dưới mực nước | xói cục bộ, dòng xoáy | kè đá, rọ đá, móng dưới độ sâu xói (TCVN 11823-2:2017, điều 6.4.4.2) | không trồng; chân hàng phải trên mực nước 0,3–0,5 m (TVNI, DS-WATER-MARGINS v2, 2026, tr. 12) |
| Tứ nón, mái đắp quanh mố trên mực nước | nước lũ liếm, nước mặt cầu chảy xuống | chân kè đá | hàng đồng mức cách 0,8–1,0 m, nửa trên mái (Truong và cộng sự, 2008a, tr. 65) |
| Đường dẫn đầu cầu (taluy đắp) | xói mặt, xói mép lề | rãnh dọc, lề | hàng mép trên, cách 1–2 m, hàng chân (Truong và cộng sự, 2008a, tr. 64–65) |
| Bờ sông thượng và hạ lưu cầu | dòng tăng tốc và dòng xoáy | kè chân đến mực nước thường | hàng dọc 0,5–1,0 m chênh cao; hàng vuông góc dòng 2–4 m (TVNI, DS-WATER-MARGINS v2, 2026, tr. 11; Truong và cộng sự, 2008a, tr. 65) |
| Gầm cầu | bóng râm quanh năm | kè cứng, vật liệu khác | không trồng (Truong và cộng sự, 2008a, tr. 63) |
Hàng cỏ Vetiver làm được gì và không làm được gì ở chân cầu?
Hàng cỏ Vetiver ở chân cầu làm được hai việc có số đo, và không làm được một việc mà nhiều người kỳ vọng. Cỏ Vetiver (tên khoa học Chrysopogon zizanioides) mọc thành bụi kín hàng, rễ chùm đâm thẳng xuống, sức kháng kéo của rễ 64 đến 72 MPa theo tổng hợp trong tiêu chuẩn kỹ thuật năm 2025 (Islam, 2025, tr. 30), và trên hàng cỏ hai năm tuổi rễ làm sức kháng cắt của đất tăng thêm 90% ở độ sâu 0,25 m, 39% ở 0,50 m và 12,5% ở 1,00 m (Hengchaovanich và Nilaweera, 1996, trích trong Truong và cộng sự, 2008b, tr. 35).
Việc thứ nhất vì thế là giữ lớp đất mặt và tầng rễ của tứ nón, mái đắp và bờ khỏi bị lũ liếm và nước mặt cầu bào.
Việc thứ hai là hãm dòng chảy tràn trên bờ. Hàng cỏ trưởng thành đứng vững trong dòng sâu tới 0,61 m và vận tốc tới 0,55 m/s theo thí nghiệm máng, không bị ngập trọn ở bất kỳ lượt thử nào (Metcalfe và cộng sự, 2003, tr. 3). Các con số 3 đến 5 m/s hay được nhắc là quan sát hiện trường, và tiêu chuẩn bờ nước bản 2026 của TVNI đã rút chúng khỏi giá trị thiết kế vì chưa có phép đo nào ở vận tốc gần 3 m/s (TVNI, DS-WATER-MARGINS v2, 2026, tr. 36–37). Bài bảo vệ rãnh thoát nước bằng cỏ nói kỹ phần thuỷ lực này.
Việc không làm được là chống xói cục bộ ở chân mố và trụ. Hố xoáy tại chân vật cản nằm dưới mực nước, trong vùng cổ rễ không sống được và trong vùng tiêu chuẩn bắt phải bảo vệ chân bằng đá (TVNI, DS-WATER-MARGINS v2, 2026, tr. 21). Tiêu chuẩn còn ghi thêm rằng hàng cỏ đầu tiên ở hạ lưu bất kỳ cửa vào hay công trình nào là hàng hỏng (TVNI, DS-WATER-MARGINS v2, 2026, tr. 38), nên hàng cỏ ngay sát mố về phía hạ lưu cần chân đá hơn mọi hàng khác.
Với cầu, còn một điều nữa từ bậc chọn của tiêu chuẩn mái dốc công trình: tài sản có hậu quả hỏng lớn như đường sắt, đường cao tốc, đập và công trình đô thị được xếp thẳng vào bậc C, bậc có thêm dải vải địa, hàng cỏ dẫn nước và rãnh thu, theo tiêu chuẩn riêng của chủ tài sản (TVNI, DS-ENGINEERED-SLOPES v4, 2026, tr. 10). Cầu là tài sản như thế.
Ca đường sắt ven biển ở miền Nam Việt Nam mà tiêu chuẩn kể, nền đào đắp cao 12 đến 15 m dưới mưa bão 2.000 đến 2.400 mm mỗi năm, chỉ ổn định khi có hàng cỏ đặt dốc dẫn nước về rãnh thu bê tông xả vào cống dưới đường, và sau đó áp lực nước lỗ rỗng giảm 40 đến 65%, bốn mùa bão không tràn, bốn năm không trượt nông (TVNI, DS-ENGINEERED-SLOPES v4, 2026, tr. 23).
Trồng cỏ ở chân cầu và đường dẫn đầu cầu theo trình tự nào?
Trình tự là kè chân trước, cỏ sau, và cỏ vào đất trước lũ ít nhất ba tháng. Tiêu chuẩn bờ nước cấm trồng khi mực nước đang lên hoặc dự báo lên tới cách cổ rễ hàng thấp nhất dưới 200 mm trong vòng 30 ngày, và đòi hàng đủ 90 ngày tuổi trước lần ngập đầu tiên (TVNI, DS-WATER-MARGINS v2, 2026, tr. 12). Cẩm nang cho mốc cỏ cần 3 đến 4 tháng, thời tiết không thuận thì 5 đến 6 tháng, để phát triển ổn định (Truong và cộng sự, 2008a, tr. 63). Với cầu ở miền Trung, nơi mùa lũ dồn vào cuối năm, nghĩa là xuống giống trong mùa khô có tưới.
Tứ nón và mái đắp đầu cầu thường là đất cằn mới đắp, nên cẩm nang khuyên trồng túi bầu ở loại mái này, nhất là dự án cần cỏ lên nhanh (Truong và cộng sự, 2008a, tr. 66).
Theo kinh nghiệm dự án của OlaFarm, trên mái khó tưới thì trồng cụm 3 đến 5 tép mỗi hốc để tăng tỷ lệ sống, cây cách cây 12 cm trong hàng; giống được khai thác và gửi trong 24 đến 48 giờ sau khi chốt đơn, và tép chưa trồng ngay thì giâm trong nước hoặc cát ẩm được tới một tháng. Bờ kênh, rãnh thoát nước và bờ sông hồ là một trong năm nhóm công trình mà OlaFarm đã cấp giống chống sạt lở.
Lấy một ví dụ giả định, con số đặt ra cho tròn: một cầu nhỏ có hai mố, mỗi mố hai tứ nón, mỗi tứ nón có phần mái trên mực nước rộng khoảng 100 m². Hàng cỏ cách 1,0 m thì mỗi 1.000 m² mặt mái cần khoảng 6.700 tép theo bảng của tiêu chuẩn TVNI cho mái 45 độ (TVNI, DS-ENGINEERED-SLOPES v4, 2026, tr. 12), tức mỗi tứ nón khoảng 670 tép, bốn tứ nón khoảng 2.700 tép. Đường dẫn hai đầu cầu tính riêng theo mặt mái taluy, cách tính ở bài dự toán trồng cỏ Vetiver.
Theo dõi sau mỗi mùa lũ có ba chỗ: kè chân dưới hàng cỏ thấp nhất có bị moi rỗng không; hàng cỏ sát mố phía hạ lưu có hở đoạn nào không, vì tiêu chuẩn TVNI đòi dặm mọi khoảng hở trên 30 cm (TVNI, DS-GULLY-STABILIZATION v1, 2026, tr. 7); và mép lề đường dẫn có bị nước mặt cầu khoét không. Lịch tưới, dặm và cắt cả năm nằm ở bài bảo trì Vetiver sau thi công.
Nếu bạn đang phụ trách một cây cầu hoặc đường dẫn đầu cầu mà tứ nón, mái đắp hay bờ sông hai bên bị xói sau lũ, OlaFarm rất sẵn lòng cùng bạn xem ảnh hiện trạng, cao độ mực nước thường và mực nước lũ, cùng lịch lũ của khu vực, để đề xuất vùng nào đặt hàng cỏ, số lượng giống và thời điểm xuống giống. Bạn có thể gửi thông tin cho chúng tôi qua trang liên hệ.
Tóm lại, chống xói lở chân cầu bắt đầu từ chỗ hiểu cầu ép nước và nước phá đất theo hai cách, xói chung và xói cục bộ. Kè đá, rọ đá và móng lo phần dưới mực nước và dưới gầm cầu; hàng cỏ Vetiver lo tứ nón, mái đắp, đường dẫn và bờ sông phía trên mực nước, cổ rễ cao hơn mực nước thường 0,3 đến 0,5 m, vào đất trước lũ ít nhất ba tháng. Hàng nào ngay sát mố về phía hạ lưu thì cần chân đá trước tiên.
Câu hỏi thường gặp
Chân mố cầu của tôi bị xói sau lũ, trồng cỏ có chặn được không?
Chỉ trồng cỏ thì không, vì hố xói ở chân mố là xói cục bộ dưới mực nước, do dòng xoáy tại vật cản (TCVN 11823-2:2017, điều 2.15), và tiêu chuẩn TVNI bắt bảo vệ chân bằng đá ở nơi có dòng rối tại công trình (TVNI, DS-WATER-MARGINS v2, 2026, tr. 21). Việc đúng là kè lại chân mố, rồi trồng hàng cỏ trên tứ nón và mái đắp phía trên để đất không tiếp tục trôi xuống làm hỏng kè.
Chống xói lở chân cầu bằng cỏ Vetiver thì trồng ở vùng nào?
Ba vùng phía trên mực nước: tứ nón và mái đắp quanh mố, đường dẫn đầu cầu, và bờ sông thượng hạ lưu cầu. Cổ rễ hàng thấp nhất cao hơn mực nước bình thường 0,30 đến 0,50 m (TVNI, DS-WATER-MARGINS v2, 2026, tr. 12), phía dưới là kè đá. Không trồng dưới gầm cầu vì bóng râm (Truong và cộng sự, 2008a, tr. 63).
Cỏ Vetiver trồng dưới gầm cầu có sống không?
Không nên trồng. Cỏ Vetiver không ưa bóng râm và cẩm nang dặn tránh trồng dưới cầu, dưới tán cây (Truong và cộng sự, 2008a, tr. 63); tiêu chuẩn mái dốc công trình cũng ghi cây không sống được dưới bóng râm sâu kéo dài (TVNI, DS-ENGINEERED-SLOPES v4, 2026, tr. 8). Phần đất dưới bản mặt cầu giao cho kè đá hoặc vật liệu khác, hàng cỏ bắt đầu từ mép bóng cầu trở ra.
Nước lũ ngập tứ nón vài ngày thì hàng cỏ có chết không?
Cây trưởng thành chịu ngập thân lá vài ngày, nhưng không chịu ngập cổ rễ kéo dài (TVNI, DS-ENGINEERED-SLOPES v4, 2026, tr. 8); một hàng cỏ non từng bị lũ đô thị làm rạp và ngập toàn bộ rồi hồi phục nguyên vẹn sau bảy tuần (TVNI, DS-WATER-MARGINS v2, 2026, tr. 40). Điều kiện là hàng đã đủ 90 ngày tuổi trước lần ngập đầu (TVNI, DS-WATER-MARGINS v2, 2026, tr. 12). Hàng mới trồng gặp lũ là hàng mất.
Bờ sông hai bên cầu cần hàng cỏ cách nhau bao nhiêu?
Bờ dốc hơn 1V:2H thì hàng cách nhau 0,5 đến 1,0 m theo chiều đứng, bờ thoải hơn thì 1,0 đến 1,5 m (TVNI, DS-WATER-MARGINS v2, 2026, tr. 11); cẩm nang bản Việt cho hàng dọc bờ cách 0,8 đến 1,0 m đo xuôi dốc và hàng vuông góc dòng chảy cách 2,0 đến 4,0 m tuỳ đất (Truong và cộng sự, 2008a, tr. 65). Hàng dưới cùng ở ngang mực nước thấp nhất, trồng vào lúc nước kiệt, và giữa hàng mép đỉnh bờ với hàng dưới cùng luôn có một đến hai hàng giữa mái (TVNI, DS-WATER-MARGINS v2, 2026, tr. 24).
Tài liệu tham khảo
- Bộ Khoa học và Công nghệ (2017). TCVN 11823-2:2017 Thiết kế cầu đường bộ — Phần 2: Tổng thể và đặc điểm vị trí.
- Islam, M. S. (2025). Standard Specification for Slope Stabilization Using Vetiver Grass. The Vetiver Network International. Giấy phép CC BY-NC-SA 4.0.
- Metcalfe, O., Truong, P. và Smith, R. (2003). Hydraulic characteristics of vetiver hedges in deep flows. Trong Proceedings of the Third International Conference on Vetiver, Quảng Châu, Trung Quốc. https://www.vetiver.org/ICV3-Proceedings/AUS_hydraulic.pdf
- The Vetiver Network International (TVNI). (2026). Gully Rehabilitation (DS-GULLY-STABILIZATION), v1, ngày 15/01/2026. Trong: VGT Global Design Standards and Guides. https://vetiver.org/vetiver-grass-technology/design-standards/
- The Vetiver Network International (TVNI). (2026). VGT for Engineered Slopes: Integrated bio-hydro-mechanical system (DS-ENGINEERED-SLOPES), v4, ngày 26/08/2026. Trong: VGT Global Design Standards and Guides. https://vetiver.org/vetiver-grass-technology/design-standards/
- The Vetiver Network International (TVNI). (2026). Water margins and watercourse banks (DS-WATER-MARGINS), v2, ngày 30/08/2026. Trong: VGT Global Design Standards and Guides. https://vetiver.org/vetiver-grass-technology/design-standards/
- Truong, P., Trần Tân Văn và Pinners, E. (2008a). Hướng dẫn kỹ thuật ứng dụng công nghệ cỏ Vetiver giảm nhẹ thiên tai, bảo vệ môi trường. Mạng lưới Vetiver Quốc tế (TVNI), bản tiếng Việt. https://www.vetiver.org/VNN-VSmanual.pdf
- Truong, P., Van, T. T. và Pinners, E. (2008b). Vetiver System for Slope Stabilization. The Vetiver Network International.
